什么是柔性電纜彎曲半徑

在柔性電纜的技術參數中，我們經常會看到彎曲半徑這一項，這里我們來講解一下，柔性電纜彎曲半徑。e7Z高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

柔性電纜彎曲半徑是保證電纜正常使用的最小臨界值，若電纜的實際使用彎曲半徑小于這一數值時，必定會影響電纜的使用壽命。e7Z高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

玖泰的柔性電纜分為固定安裝用柔性電纜和移動使用柔性電纜。e7Z高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

固定安裝用柔性電纜的最小彎曲半徑為4Xd(d為電纜外徑)，即電纜外徑的4倍。e7Z高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

移動使用的柔性電纜最小彎曲半徑為7.5Xd(d為電纜外徑)，即電纜外徑的7.5倍。e7Z高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

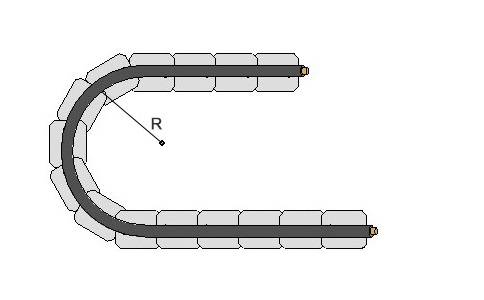

移動使用的柔性電纜一般會與油管、水管和氣管共同放置在拖鏈中，為了不影電纜的使用壽命，必須注意拖鏈彎曲半徑的選擇。e7Z高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

• 柔性電纜：國產柔性拖鏈電纜的彎曲半徑是其最大外徑的7.5倍左右；進口柔性拖鏈電纜的彎曲半徑是其最大外徑的6倍左右；
• 油管：油管的彎曲半徑是其最大外徑的12倍左右；
• 水管和氣管：水管和氣管的彎曲半徑是其最大外徑的10~12倍左右；

因此，為柔性拖鏈電纜選取和安置拖鏈時，應注意電纜、油管、水管和氣管對拖鏈彎曲半徑的要求。e7Z高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

• 問

  辨別拖鏈電纜質量比較簡單的方法是看銅絲的線徑？

  答

  通過電纜導體銅絲的線徑或許可以分辨拖鏈電纜與普通電纜，但卻不能辨別拖鏈電纜的質量。有些電纜廠家不清楚拖鏈電纜之所以耐用的本質，只注重模仿拖鏈電纜的表面形式。較細的銅絲的確可以增加導體的靈活性，但拖鏈電纜并非只有銅絲。如果銅絲的線徑是拖鏈電纜質量的決定因素，那么先不說進口高端拖鏈電纜品牌，至少國產拖鏈電纜品牌在導體銅絲的選用上早已經統一標準了。

• 問

  采用0.08mm銅絲的拖鏈電纜的耐彎曲壽命能達到1000萬次？

  答

  這個說法存在明顯的問題。拖鏈電纜的耐彎曲壽命的每一次代表著拖鏈電纜的一個運動過程，它包含著電纜的彎曲半徑、行程、速度及環境，也就是說拖鏈電纜的耐彎曲次數中的每一次存在多種情況。采用0.08mm銅絲的拖鏈電纜的耐彎曲壽命能達到1000萬次，這個說法以偏概全。
