AWG美國線規線規換算表

文章出處：www.baoyu446.com 作者：BCC玖泰電纜時間：2024-07-08 08:44:27 瀏覽量：返回上一頁

AWG（American wire gauge）美國線規，是一種區分導線直徑的標準，又被稱為Brown & Sharpe線規。這種標準化線規系統于1857年起在美國開始使用。

AWG前面的數值（如24AWG、26AWG）表示導線形成最后直徑前所要經過的孔的數量，數值越大，導線經過的孔就越多，導線的直徑也就越小。

粗導線具有更好的物理強度和更低的電阻，但是導線越粗，制作電纜需要的銅就越多，這會導致電纜更沉、更難以安裝、價格也更貴。電纜設計的挑戰在于使用盡可能小直徑的導線（減小成本和安裝復雜性），而同時保證在必要電壓和頻率之下實現導線的最大容量。

英國和美國使用線號表示法。線號又稱線規(wire gauge)，按0、 1、 2、 3……數碼順序表示，數碼越大，線材越細。

300年前，軋制和擠壓尚未誕生，還是用鍛造制備線坯，當年的測量工具也很粗糙，在這情況下以拉制的次數作為線材粗細的標志。每拉一次增加一號，線坯則為0號。因為有眾多作坊，其工藝又各不相同，于是出現了眾多的線號標準。這在貿易和交流中當然是很不方便的，但又沒有“秦始皇”給他們統一度量。經過300年的淘汰，兼并和變遷，有的國家就改為直徑計量，但英國和美國，線號表示法沿用至今。現今常使用的是美國線規(AWG)，伯明翰線規(BWG)和英國標準線規(SWG)。

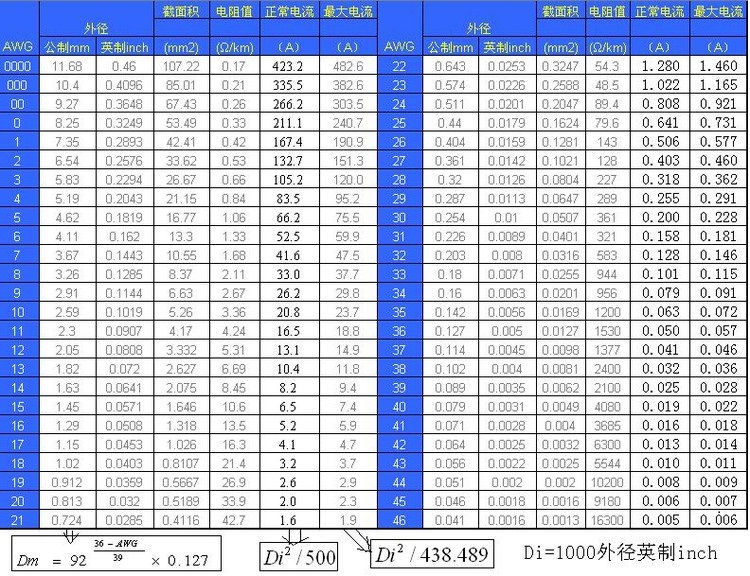

AWG美國線規線規換算表

AWG美國線規線規換算表

問
電纜里增加棉線可加強高柔線的耐彎折性？

答
不少廠商為了凸顯耐彎折性，稱在電線里增加棉線，導線與棉線本身硬度和耐磨度不一樣，加上電線彎折從外觀是看不出來的，加上棉線后，手感電線沒折斷，是因為里面的棉線沒斷。內部的導線斷掉后，電線便不再導電。棉線不過是填充導線之間空間空隙的，提高電纜的抗拉能力，并不是耐折。
問
拖鏈電纜的導體銅絲外徑為0.1mm時最多拖鏈800萬次？

答
拖鏈電纜的導體銅絲外徑為0.1mm時最多拖鏈800萬次，導體銅絲外徑為0.08mm時拖鏈可達1000萬次。這個結論應該是某個拖鏈電纜生產廠家對自身產品研發能力的定論，并不能代表整個拖鏈電纜行業。導體單根銅絲是0.08mm還是0.1mm，拖鏈電纜使用壽命是800萬次還是1000萬次，不在導體直徑0.02mm的差距，而是在于生產技術。
