拖鏈電纜設計標準是什么

拖鏈電纜的應用日益廣泛，拖鏈電纜的設計標準也變得越來越重要。UiH高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

拖鏈電纜屬于特種電纜，是一種用于來回往復運動場合的高柔性電纜，因此，拖鏈電纜設計標準較高。UiH高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

為了延長拖鏈電纜的使用壽命，在拖鏈電纜的設計中，各個環節都不能忽略。UiH高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

玖泰拖鏈電纜設計標準主要包括以下7個方面：UiH高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

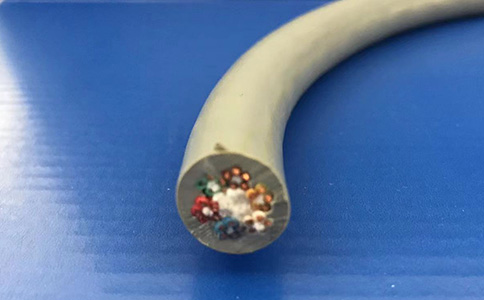

1.抗拉中心UiH高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

在電纜的中心，根據芯線數量以及每根芯線交叉區域的空間，盡可能的有一個真正的中心線填充(而不是像通常情況下，用一些填充料或廢塑料制成的垃圾芯線填充)這種方法能有效的保護絞線結構，防止絞線游離到電纜的中心區域。UiH高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

2.導體結構UiH高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

電纜應該選擇zui具柔韌性的導體，一般來說導體越細，電纜的柔韌性越好，但導體過細，會產生電纜纏繞現象。一系列長期的實驗提供了單根導線的zui佳直徑，長度和節向的屏蔽組合，它有zui佳的抗拉能力。UiH高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

3.芯線絕緣UiH高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

電纜內的絕緣材料不能彼此粘滯，而且絕緣層還需要支撐每股單股的導線。因此只有在高壓成型的PVC、PE、TPE材料才能用于拖鏈，數百萬米電纜的應用過程中證實他的可靠性。UiH高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

4.絞線UiH高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

絞線結構必須以zui佳的絞合節距繞在一個穩定的抗拉中心周圍。然而由于絕緣材料的應用，絞線結構應按運動狀態設計，從12根芯線開始，因該采用成束絞合的方式。UiH高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

5.內護套UiH高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

甲胄式擠壓成型的內護套取代廉價的羊毛材料，填充物或附屬填充物。這一方法能保證絞線結構不會散亂。UiH高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

6.屏蔽UiH高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

用優化的編織角度將屏蔽層緊緊的編織在內護套外，松散的編織帶會降低EMC的保護能力并且屏蔽層也很快因屏蔽的斷裂而失效。緊密編織的屏蔽層同時具有抗扭力的作用。UiH高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

7.外護套UiH高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

由不同的改良材料制成的外護套具有不同的功能，有抗UV功能的，有抗低溫功能的，有耐油的以及成本優化的。但所有的這些外護套都有一個共同點，高耐磨性，并不會粘附任何東西。外護套必須是高柔性的，但也要有支撐功能，當然應該是高壓成型的。UiH高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

嚴格按照拖鏈電纜設計標準進行設計及生產是保證拖鏈電纜質量的前提。UiH高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

拖鏈電纜的設計標準也決定了拖鏈電纜的價格不會低廉，低價的誘惑使得RVV電纜經常出現在拖鏈中，RVV電纜的設計及生產工藝與拖鏈電纜的設計標準相差甚遠，因此，容易發生斷芯，而拖鏈中的電纜斷芯后只能更換，頻繁更換電纜必將影響生產效率，損失無法估量。UiH高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

• 問

  為什么號稱幾百萬次的拖鏈電纜幾天就斷線了？

  答

  拖鏈電纜所謂的幾百萬次的拖鏈彎曲次數，是在特定實驗條件下得出的，并非在所有設備上都會有幾百萬次的拖鏈彎曲次數。當設備環境優于實驗環境時，電纜的拖鏈彎曲次數就高；反之，當設備環境較為惡劣時，可能導致電纜的拖鏈彎曲次數極速下降。

• 問

  為什么高柔線那么硬？

  答

  千萬別認為高柔線是軟的，中文里的“柔”的確等同于“軟”，但“高柔性電纜”這一電纜名詞的引入最初用于進口電纜，這里的“柔性”并非單指柔軟，而是指柔韌。尤其有些進口高端拖鏈電纜，手感雖然較國產拖鏈電纜硬，但耐用性及認可度卻是公認的好。
