什么是雙絞線

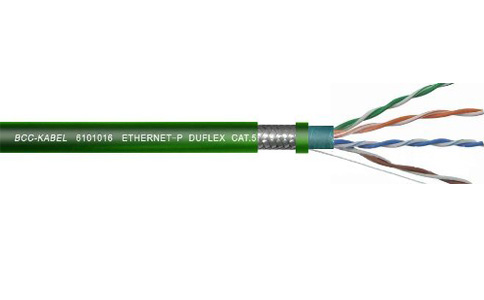

超五類拖鏈網線是雙絞線

什么是雙絞線？

雙絞線，也稱為雙絞電纜（twisted pair，TP）是一種綜合布線工程中zui常用的傳輸介質，是由兩根具有絕緣保護層的銅導線組成的。把兩根絕緣的銅導線按一定密度互相絞在一起，每一根導線在傳輸中輻射出來的電波會被另一根線上發出的電波抵消，有效降低信號干擾的程度。

為什么要把二根線雙絞纏繞？

雙絞線其實就是用了差分信號技術原理。雙絞的兩根芯線在工作時會產生幅度相等，相位相反的信號，稱為差模信號。二個信號互為抵消，就能起到消除干擾的功效，從而提高數據傳輸?shù)目煽啃院头€(wěn)定性，也能使信號傳輸?shù)木嚯x更遠。

這種相互纏繞改變了電纜原有的電子特性，不但可以減少自身的串擾，也可以zui大程度上防止其它電纜上的信號對這對線纜的干擾。

雙絞和非雙絞電纜到底有什么區別呢？

以8芯拖鏈電纜為例，一種情況就是8芯不分對單獨對絞，而是8芯直接總絞成纜，如常見的屏蔽拖鏈電纜TRVVP。另一種情況就是先把8芯分為4對，每對單獨按一定節距絞合之后，再把4對總絞成纜，如雙絞屏蔽拖鏈電纜TRVVSP和超五類拖鏈專用網線，就是8芯分為4對的雙絞電纜。

因此，在選擇電纜型號時，要知道是否需要雙絞電纜，使用了差分通訊技術的，就必須要選購雙絞電纜，否則可以選擇非雙絞電纜，畢竟雙絞電纜相對非雙絞電纜而言，成本要高出不少。

• 問

  高柔性電纜哪個品牌好？

  答

  高柔性電纜作為可頻繁移動使用的運動電纜，除了考慮電纜的基本性能，如電氣性能、機械性能和傳輸?shù)刃阅芡猓€應重點關注電纜的耐彎曲壽命。但在高柔性電纜的耐彎曲壽命測試標準很難統一的前提下，無法對高柔性電纜進行排名，高柔性電纜究竟哪個品牌好，當然也不能判斷。

• 問

  拖鏈電纜能達到的拖鏈彎曲次數是噱頭嗎？

  答

  拖鏈電纜能達到的拖鏈彎曲次數由所在的環境、彎曲半徑、行程、速度或頻率、拖鏈狀況及其布線等多種因素決定，若某種條件下拖鏈彎曲次數是500萬次，放寬測試條件，并且有足夠的時間，拖鏈彎曲次數完全可以達5000萬次甚至更高。所以，決定電纜能達到的拖鏈彎曲次數的是測試條件。在過于寬松的條件下，測試出的拖鏈電纜能達到的拖鏈彎曲次數就是噱頭，拖鏈電纜耐彎曲次數也是越高越好。
