A、B1、B2、B3級阻燃電纜與ZA、ZB、ZC、ZD阻燃電纜的性能區別

一、引用的標準不同

傳統成束阻燃ZA、ZB、ZC和ZD類別不屬于阻燃性能的分級。ZA、ZB、ZC、ZD阻燃級別引用的是GB/T 19666-2019《阻燃和耐火電線電纜或光纜通則》，依據燃燒特性分為ZA、ZB、ZC、ZD四類；

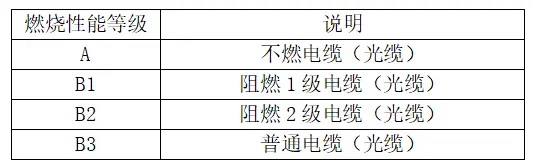

A、B1、B2、B3級阻燃級別引用的則是GB 31247-2014《電纜及光纜燃燒性能分級》，依據火焰蔓延長度、燃燒過程中熱量釋放峰值、熱量釋放總量、燃燒速度、產生煙霧速度峰值、20min產生煙霧總量、煙霧濃度等指標，分為A、B1、B2、B3四個等級；

二、標準約束力不同

GB 31247《電纜及光纜燃燒性能分級》是國家強制性標準，具有強制約束力，不符合強制性標準的不得生產、銷售、進口。GB/T 19666-2019《阻燃和耐火電線電纜或光纜通則》是國家鼓勵使用的推薦性標準。強制性標準是全國范圍內的統一的標準,保障人體健康、人身、財產安全的標準和法律及行政法規規定強制執行的國家標準；推薦性國標是自愿采用的標準,主要針對生產、檢驗、使用等方面。

三、技術要求不同

最重要的是B1級阻燃電線電纜的技術要求，從中可以清晰地了解這些指標在安全性能上的卓越表現。

燃燒性能的標準：

1.火焰蔓延 FS≤1.5m；

2.熱釋放速率峰值 ≤30kW；受火1200s內的熱釋放總量≤15MJ；

3.燃燒增長速率指數 FIGRA≤150W/s；

4.產煙速率峰值 ≤0.25m²/s；受火1200s內的產煙總量 ≤50m²；

5.煙密度（最小透光率）It≥60%。

6.垂直火焰蔓延 H≤425mm產品必須提供附加3項息：

(1)滴落物等級：燃燒滴落物/微粒等級分為d0、d1、d2三個等級。

(2)煙氣毒性等級：根據煙氣中有毒有害物質引起損傷/損害程度，分為：t0、t1、t2三個等級。

(3)腐蝕性等級：根據周圍介質對材料腐蝕的能力分為a1、a2、a3三個等級。

特別注意

B1、B2級阻燃產品必須表明附加信息；如：GB 31247 B1(d0、t0、a1)，如果沒有標明則視為B3級阻燃產品，也就是普通的低煙無鹵電線電纜。

B1級阻燃電線電纜適用場合

GB 51348-2019《民用建筑電氣設計標準》室內場所采用直敷布線時，應符合下列規定：

1.應采用不低于B2級阻燃護套絕緣電線，其截面積不宜大于6mm；

2.耐火電纜和礦物絕緣電纜布線,耐火電纜和礦物絕緣電纜應具有不低于B1級的難燃性能。

消防配電線路的選擇與敷設，應滿足消防用電設備火災持續運行的時間要求（750℃，90min)并符合下列規定：

1.在人員密集場所疏散通道的火災自動報警系統的報警總線，應選擇燃燒性能B1級線纜；

2.其他場所的報警總線應選擇燃燒性能不低于B2級的線纜；

3.消防聯動總線及聯動控制線應選擇耐火銅芯線纜；燃燒性能應符合GB 31247的規定。

• 問

  如何確定電纜的截面積？

  答

  確定電纜截面積的關鍵因素是電流負荷和線路長度。可以參考電纜截面積計算公式或咨詢專業電氣工程師來進行準確的計算。

• 問

  拖鏈電纜的導體銅絲外徑為0.1mm時最多拖鏈800萬次？

  答

  拖鏈電纜的導體銅絲外徑為0.1mm時最多拖鏈800萬次，導體銅絲外徑為0.08mm時拖鏈可達1000萬次。這個結論應該是某個拖鏈電纜生產廠家對自身產品研發能力的定論，并不能代表整個拖鏈電纜行業。導體單根銅絲是0.08mm還是0.1mm，拖鏈電纜使用壽命是800萬次還是1000萬次，不在導體直徑0.02mm的差距，而是在于生產技術。
